Descripción

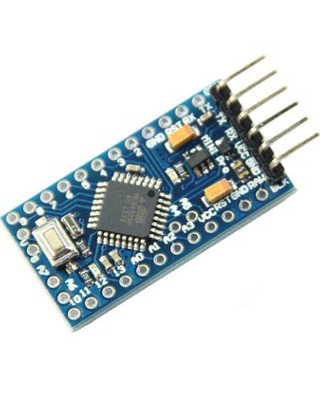

Tarjeta open hardware Arduino Pro Mini basada en el microcontrolador ATmega328. Es el diseño mínimo de Arduino. Viene sin conectores para que se pueda soldar los cables o conectores deseados directamente a la tarjeta y también incluye 3 regletas macho para soldadura por parte del usuario.
Esta board carece de hardware para comunicación por USB. Requiere una tarjeta, cable o circuito conversor de USB a serial TTL para poder ser programada.
Para principiantes se recomienda la board Arduino UNO R3. La serie Pro de Arduino está orientada para los usuarios que entienden las limitaciones de la falta de conectores para I/O, alimentación ó chipset USB on-board. Es especialmente útil para instalaciones permanentes o semi-permanentes.
Puede ser alimentado por una fuente de alimentación externa no regulada conectada al pin RAW hasta de 12 VDC max., o regulada a 5 V conectada al pin VCC.
Página oficial de la plataforma Arduino: www.arduino.cc
Características:
Microcontrolador de 8 bits ATmega328P-AU
Reloj de 16 MHz
Memoria de programa (ROM): 32 kB Flash (2 kB usados por el bootloader)
Memoria RAM: 2 kB SRAM
Memoria ROM de datos: 1 kB EEPROM
22 pines entrada/salida digitales (8 pueden actuar como entradas analógicas y 6 pueden actuar como canales PWM)
ADC de 10 bits
1 USART para comunicación serial full duplex
1 bus de comunicaciones TWI (2-Wire) (I²C Compatible)
1 bus de comunicaciones SPI
1 LED para uso del usuario on-board
Interface serial (Requiere conversor USB a serial TTL para su programación)
Botón de reset
Operación a 5 V. Regulador on-board, corriente max. 150 mA
Voltaje fuente externa recomendada: 5 V a 12 V DC
Voltaje fuente externa mínima: 5 V DC
Voltaje máximo en cualquier entrada / salida: 5.5 V DC (ó negativo: -0.5 V DC)
Corriente máxima absoluta en cualquier salida: 40 mA
Corriente máxima total del microcontrolador: 200 mA con fuente externa, 120 mA usando el regulador on-board. (La suma de la corriente de todas las salidas en cualquier momento no debe superar este valor)
Tamaño aprox: 1.8 cm x 3.4 cm
