Módulo Cargador de Batería TP4056 con Protección Integrada
El módulo TP4056 con protección es la solución más práctica y económica para cargar baterías de Litio-Ion (Li-Ion) y Polímero de Litio (Li-Po) de una sola celda (3.7V nominal / 4.2V máxima). Ideal para proyectos con Arduino, ESP32, Raspberry Pi Pico o cualquier dispositivo portátil que necesite alimentación autónoma.

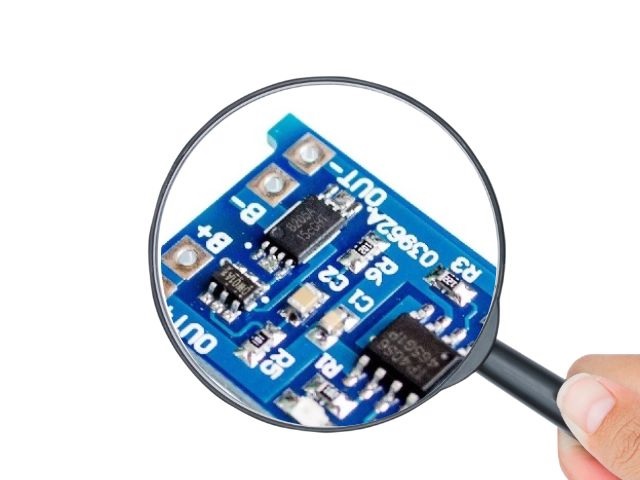

Este modelo incluye el chip DW01A y el mosfet dual FS8205A, que protegen tu batería contra descarga profunda, sobrecarga y cortocircuito en la salida. Es la versión recomendada si vas a conectar tu circuito directamente a la batería, ya que corta la alimentación automáticamente cuando la tensión cae por debajo de los 2.4V, alargando la vida útil de la celda.
Características principales
-
Chip cargador: TP4056 (Linear Technology)
-
Protección integrada: DW01A + FS8205A (sobrecarga, descarga profunda y cortocircuito)
-
Voltaje de entrada: 5V (Micro USB o pines IN+/IN-)
-
Corriente de carga: ~1A (configurable modificando Rprog)
-
Voltaje de carga final: 4.2V ±1%
-
Baterías compatibles: Celdas Li-Ion / Li-Po de 3.7V (18650, 14500, polímeros planos, etc.)
-
LEDs indicadores: Rojo (cargando) / Verde (carga completa)
-
Salida protegida: Pines OUT+/OUT- para alimentar tu circuito con seguridad
Conexión rápida
Table
| Pin | Función |
|---|---|
| IN+ / IN- | Entrada de 5V (Micro USB o fuente externa) |
| B+ / B- | Conexión directa a la batería Li-Ion/Li-Po |
| OUT+ / OUT- | Salida hacia tu circuito o carga (protegida) |
⚠️ Importante: En la versión con protección, la salida OUT se desconecta automáticamente si la batería se descarga demasiado o si detecta un cortocircuito. La versión sin protección solo carga la batería, pero no protege la salida.
¿Para qué proyectos sirve?
-
✅ Powerbanks caseros con baterías 18650 recuperadas
-
✅ Proyectos portátiles con Arduino, ESP32 o STM32
-
✅ Wearables y IoT alimentados por batería Li-Po
-
✅ Robótica educativa y kits escolares
-
✅ Carga solar (con regulador previo a 5V)
-
✅ Reparación y reemplazo de circuitos de carga dañados
Especificaciones técnicas
Table
| Parámetro | Valor |
|---|---|
| Tensión de alimentación | 4.5V – 5.5V DC |
| Corriente máxima de carga | 1000 mA (1A) |
| Precisión de corte de carga | 4.2V ± 1% |
| Corriente de trickle charge | ~130 mA |
| Protección de sobrecorriente | ~3A |
| Temperatura de operación | -10°C a +85°C |
| Dimensiones | Aprox. 25mm x 17mm |
Precauciones de uso
-
Usar únicamente con baterías de Litio de una sola celda (3.7V). No sirve para packs en serie (7.4V, 11.1V).
-
No invertir la polaridad de la batería. Conectar B+ al positivo y B- al negativo.
-
Si necesitás cargar a menor corriente (por ejemplo, baterías pequeñas de 500mAh), se puede ajustar cambiando la resistencia Rprog.
-
Para uso con paneles solares, asegurate de regular la tensión a 5V estable antes de conectar al TP4056.
