Descripción
Características:
Especificación bluetooth v2.0 + EDR (Enhanced Data Rate)
Puede configurarse como maestro, esclavo, y esclavo con autoconexión (Loopback) mediante comando AT
Chip de radio: CSR BC417143
Frecuencia: 2.4 GHz, banda ISM
Modulación: GFSK (Gaussian Frequency Shift Keying)
Antena de PCB incorporada
Potencia de emisión: 4 dBm, Clase 2
Alcance 5 m a 10 m
Sensibilidad: ? -84 dBm a 0.1% BER
Velocidad: Asincrónica: 1382400 baud rate (max.)
Seguridad: Autenticación y encriptación (Password por defecto: 1234)
Perfiles: Puerto serial Bluetooth

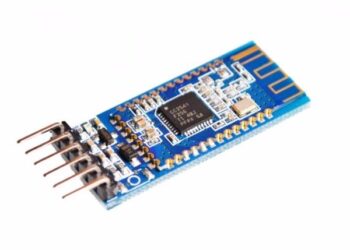

Módulo montado en tarjeta con regulador de voltaje y 6 pines suministrando acceso a VCC, GND, TXD, RXD, KEY y status LED (STATE)
Consumo de corriente: 50 mA
El pin RX del módulo requiere resistencia de pull-up a 3.3 V (4.7 k a 10 k). Si el microcontrolador no tiene resistencia de pull-up interna en el pin Tx se debe poner externamente.
Niveles lógicos: 3.3 V. Conectarlos a señales con voltajes mayores, como por ej. 5V, puede dañar el módulo
Voltaje de alimentación: 3.6V a 6V
Dimensiones totales: 1.7 cm x 4 cm aprox.
Temperatura de operación: -20 ºC a +75 ºC
Aplicaciones:
Comunicación inalámbrica entre microcontroladores
Comunicación inalámbrica entre computadoras y microcontroladores
Comunicación inalámbrica entre teléfonos móviles o tabletas y microcontroladores
Advertencias:
La comunicación Bluetooth entre dos módulos debe realizarse entre un módulo configurado como maestro y otro como esclavo. Para la comunicación Bluetooth con computador, teléfono, PDA, tableta, etc., el módulo debe configurarse como esclavo.
El nivel lógico de voltaje en las señales de comunicación es de 3.3 V. Conectarlos a señales con voltajes mayores, como por ej. 5 V, puede dañar el módulo.
El pin RX del módulo requiere resistencia de pull-up a 3.3 V (4.7 k a 10 k). Si el microcontrolador no tiene resistencia de pull-up interna en el pin Tx se debe poner externamente.
No conecte este dispositivo directamente a un puerto serial de computador, para hacer esto requerirá un conversor de serial TTL a RS232. También puede conectarse por USB utilizando un conversor USB a serial TTL.
Para conexión via inalámbrica con una computadora, la interface o adaptador Bluetooh de esta debe soportar el perfil de puerto serie sobre bluetooth. También se puede conectar uno de estos módulos via cable a la computadora y que se comunique con un segundo módulo.
Configuración:
El módulo suele venir configurado como esclavo, con velocidad de transmisión serial de 38400 bps ó 9600 bps (Dependiendo del nivel de KEY al alimentarlo), 1 bit de parada, y sin bit de paridad, nombre: HC-05, password: 1234
Para su configuración se puede conectar a el viejo puerto serial RS232 de la computadora a través de un convertidor TTL a RS232, o mejor empleando un conversor USB a serial TTL y utilizando el Hyperterminal de Windows u otro programa similar para enviar los comandos AT (Por ej. el SSCOM32, PuTTY, etc.). (A partir de Win Vista el hyperterminal ya no está incluido en el SO)
Por supuesto también se pueden enviar los comandos AT desde cualquier microcontrolador sin ayuda de computadoras.
Con Arduino de 3.3 V también se puede hacer fácilmente y sin ningún convertidor con un pequeño sketch que utiliza el monitor serial del IDE de Arduino para escribir los comandos AT y observar la respuesta del módulo. Como este monitor emplea la comunicación serial que el Arduino utiliza para comunicarse con la computadora en los pines 0 y 1 digitales, se crea un puerto serial por software para pasar los datos al módulo Bluetooth empleando los pines digitales 10 y 11.
