Descripción

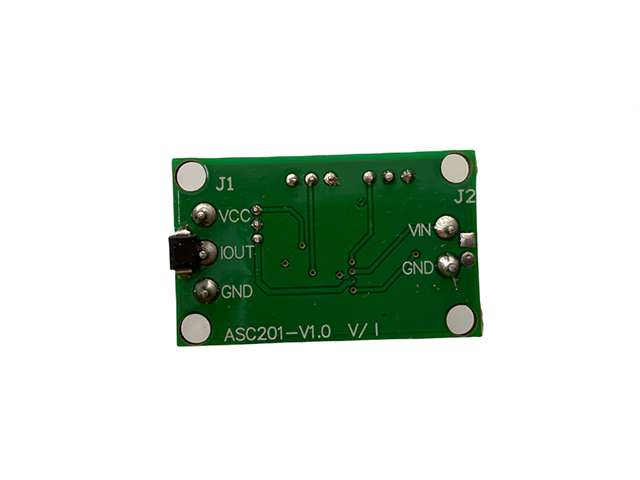

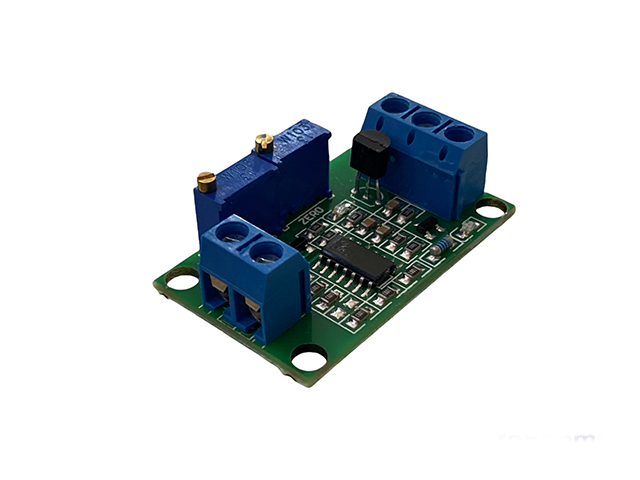

Módulo de procesamiento de señal de voltaje a corriente ASC201-V1.0
Este módulo de procesamiento de señal de voltaje a corriente requiere una fuente de alimentación independiente
Convierta la señal de voltaje en una señal de corriente para el transporte a larga distancia.
Potencia de trabajo: 7-30VDC
Señal de entrada:
0-2,5V
0-3,3V
0-5V
0-10V
0-15V
0-24V
Señal de salida: 4-20mA.
1.Realice el cableado de acuerdo con el diagrama, preste atención a las polaridades positiva y negativa.

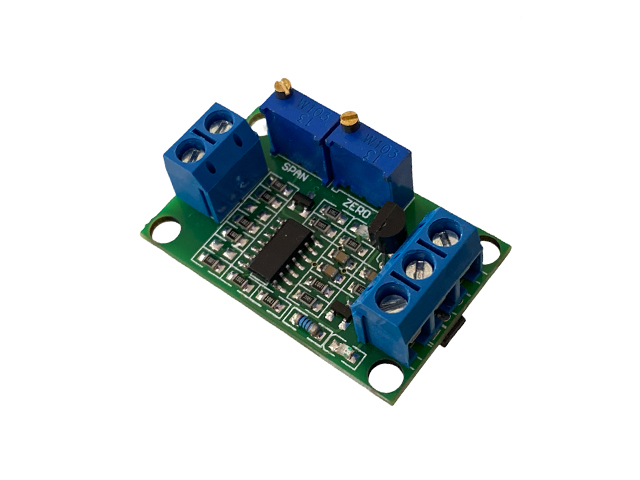

2.Ajuste el punto cero: ingrese la señal de voltaje en el 0V y ajuste el potenciómetro CERO con un destornillador de punta plana, Haga que la salida de corriente del terminal Iout sea de 4 mA.
3.Ajuste el punto de mayor rango: ingrese el rango máximo de la señal de entrada (ejemplo 0-10V, ingrese 10v).
Ajuste el potenciómetro SPAN con un destornillador de punta plana, de modo que la salida de corriente del terminal Iout sea de 20 mA.
4.Si hay una diferencia de señal entre los puntos cero y el máximo del rango, ajuste el potenciómetro de punto cero repitiendo el proceso anterior, y la depuración habrá terminado.
5.Precaución: De conectar la entrada con polaridad incorrecta el módulo se dañará.
Antes de poner en uso corroborar la conexión de todo el módulo, para evitar daños.
