Descripción
Descripción del Producto

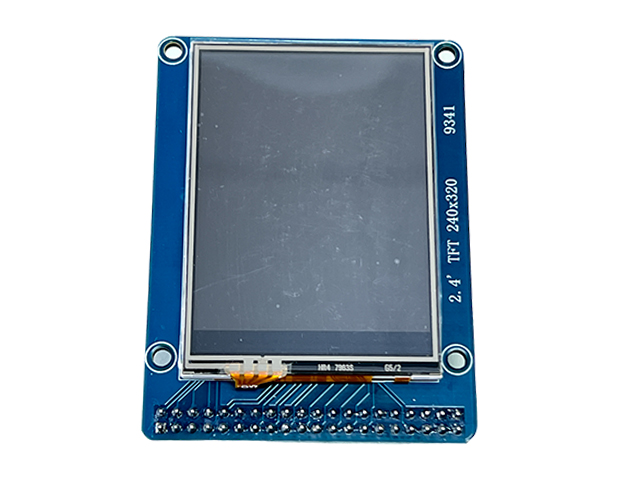

1- Resolución de pantalla: 240*320
2- Tamaño de pantalla: 2,4 pulgadas
3- Pantalla táctil, con función de entrada de escritura a mano.
4- Color de pantalla: 65 k colores
5- Fuente de alimentación única de 3,3 V
6- Interfaz de datos paralelos de 6 y 16 bits
7- Proporciona información relevante

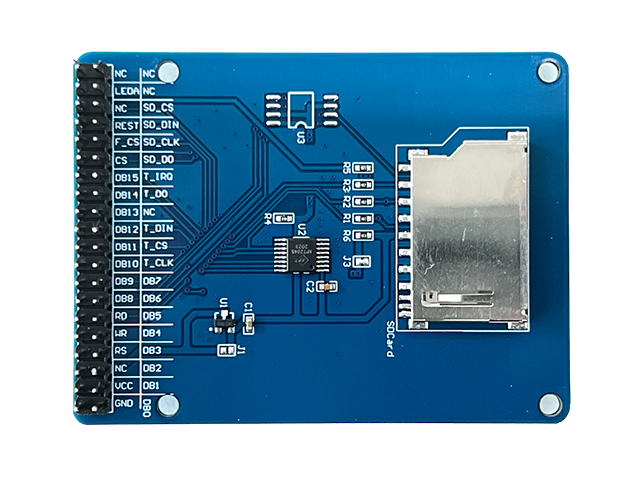

Definición de interfaz:
1.GND——— Tierra de alimentación
2. VCC———La fuente de alimentación es positiva
3. NC——— vacío
4. RS———Interruptor de datos/comando
5.WR——— escribir reloj de datos
6.RDR———Leer reloj de datos
7-14. DB8-DB15 ——— bus de datos alto de 8 bits
15. CS——— Selección de chips
16. F-CS———Selección de chip FLASH (módulo chip FLASH reservado W25X16, el valor predeterminado no está adjunto, para uso reservado)
17. DESCANSO——— Restablecer (operación de reinicio: bajar durante 8 ms; subir nuevamente durante 8 ms)
18. NC———vacío
19. LED-A——– fuente de alimentación de retroiluminación (el módulo se ha conectado en serie con una resistencia limitadora de corriente de 3,9 ohmios, el pin LED-A se puede conectar a 3,3 V, si está conectado a 5 V es necesario modificar la limitación de corriente resistencia a 25 ohmios, de lo contrario se quemará Mala luz de fondo)
20. NC——— vacío
21-28. DB0-DB7 ———Bus de datos bajo de 8 bits
29. T-CLK———Reloj del controlador táctil (XPT2046)
30. T-CS———Selección de chip del controlador táctil (XPT2046)
31. T-DIN——— entrada de datos del controlador táctil (XPT2046) (es decir, MOSI)
32. NC——— vacío
33. T-D0——— salida de datos del controlador táctil (XPT2046) (es decir, MISI)
34. T-IRQ——— Interrupción de datos del controlador táctil (XPT2046) (normalmente alta, baja cuando se toca)
35. SD-D0——–MISO de interfaz de tarjeta SD
36. SD-CLK——–reloj de interfaz de tarjeta SD
37. SD-DIN——–interfaz SDI MOSI
38. SD-CS——–Selección de chip de interfaz de tarjeta SD
39. NC———vacío
40. NC———vacío
