MODULO GENERADOR DE FRECUENCIA DE PULSO Y CICLO AJUSTABLE CON NE555 *

$5.863,04

21 disponibles

SKU: NA309 Categoría:

Descripción

Descripción del artículo:

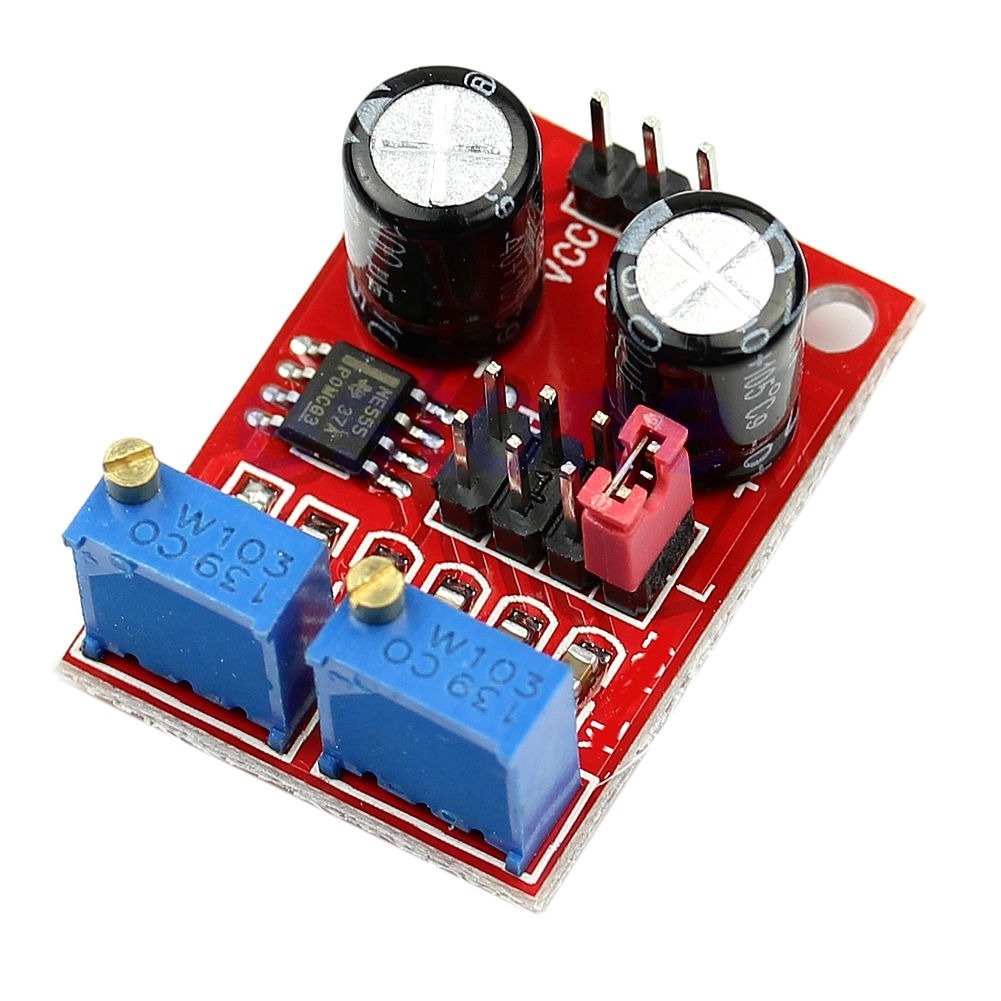

Módulo Ne555 Generador De Frecuencia De Pulso Y Ciclo Ajustable

El popular IC 555 es un circuito integrado que es utilizado en una gran variedad de circuitos como temporizador, generador de pulsos, ademas de aplicaciones de oscilador.

Este Modulo utiliza el temporizador NE555 IC para generar pulsos de alrededor de 1 Hz a 200Khz

El modulo posee 4 puentes y 2 preset multivueltas, asi los usuarios pueden ajustar la onda de salida con estos componentes, para conseguir su onda ideal fácilmente.

Características:

– Voltaje de entrada: 5V-15VDC
– Consumo: 100mA
-Salida con indicador LED: (bajo nivel, LED de encendido; alto nivel, LED apagado; baja frecuencia, el LED parpadea).
-Voltaje de entrada: 5V-15VDC (cuando la fuente de alimentación es de 5V, la corriente de salida puede ser alrededor de 15mA , cuando la fuente de alimentación es de 12 V, la corriente de salida puede ser alrededor de 35mA)
-Amplitud de salida: 4.2V V-PP (5v entrada) a 11.4V V-PP (entrada 12V). (un Voltaje de entrada distinto dara una amplitud de salida diferente)
-Corriente de salida máxima: 15 mA (fuente de alimentación de 5V, V-PP mayor que 50%),> = 35mA (fuente de alimentación de 12V, V-PP más del 50%)
-Los pulsos siempre son cuadrados.
-Dimensiones: 31 x 24 mm

Jumpers de configuración:

Rango bajo: 1Hz ~ 50Hz
Rango medio: 50Hz ~ 1kHz
Rango medio-alto: 1KHz ~ 10kHz
Rango alto: 10kHz ~ 200kHz
