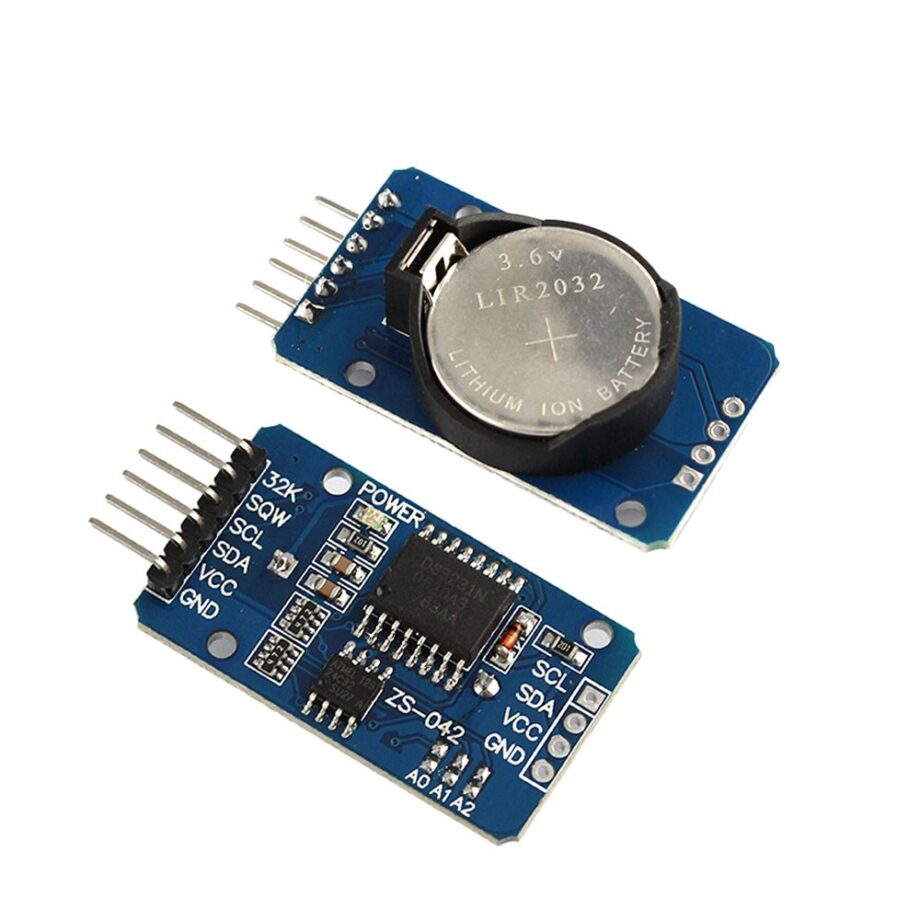

MODULO RELOJ TIEMPO REAL DS3231 + EEPROM 24C32

$11.957,40

109 disponibles

SKU: MODU0048 Categoría:

Descripción

Este módulo RTC (Real Time Clock) o reloj en Tiempo Real es la solución ideal cuando necesitamos trabajar con eventos que requieren de exactitud a lo largo del tiempo.
El módulo está basado en el RTC DS3231 de MAXIM y la EEPROM AT24C32 de ATMEL. Ambos integrados se comunican bajo el mismo bus de Protocolo I2C.
El RTC DS3231 a diferencia del DS1307, posee un oscilador interno compensado por temperatura, lo que hace que su precisión sea muy alta.
La memoria EEPROM AT24C32 te permite almacenar 32Kbits (4K Bytes) de datos de manera permanente.

Funcionamiento

Fecha con segundos, minutos, horas, numero día, día de la semana, mes y año.
Compensación de año bisiesto.
Formato de hora configurable en 12 o 24 horas
2 alarmas configurables
Circuito compensador de temperatura para el voltaje de referencia interno

Especificaciones

Voltaje de Operación: 3.3V – 5V
RTC de alta precisión DS3231 con oscilador interno
Exactitud Reloj: 2ppm
Dirección I2C del DS3132: Read(11010001) Write(11010000)
Memoria EEPROM AT24C32 (4K * 8bit = 32Kbit = 4KByte)
Comunicación I2C, solo utiliza 2 cables.
Salida de onda cuadrada programable
La batería puede mantener al RTC funcionando por 10 años.
Puede ser usado en casacada con otro dispositivo I2C, la dirección del AT24C32 puede ser modificada (por defecto es 0x57)

Conexión para Arduino:

SCL – A5
SDA – A4
VCC – 5V
GND – GND
