Descripción

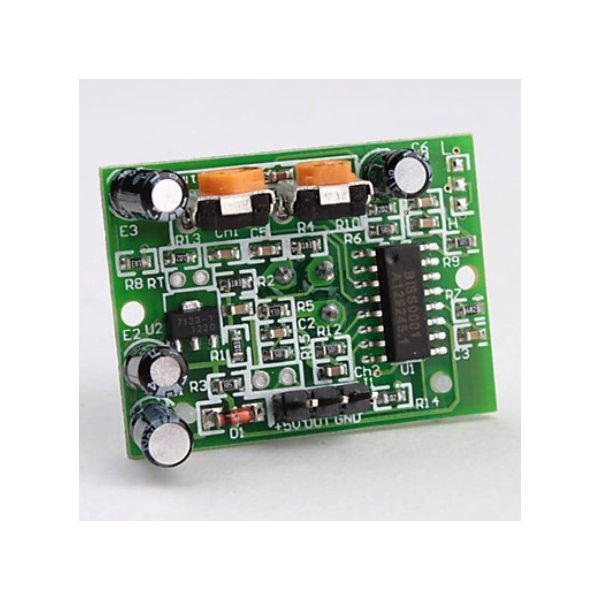

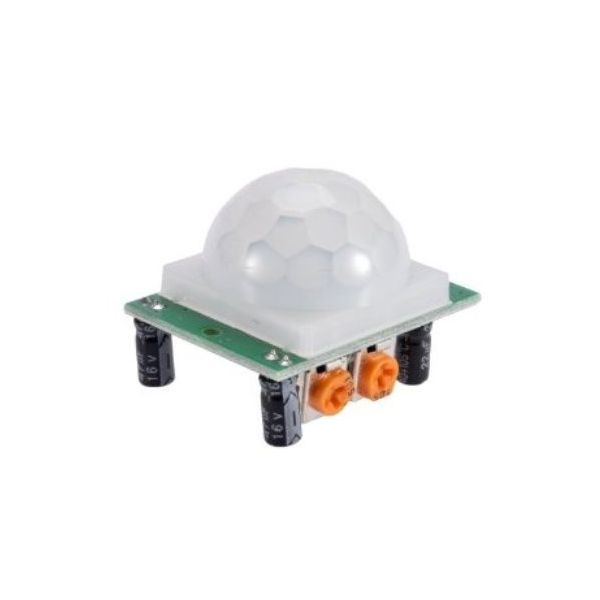

El módulo HC-SR501 tiene 3 pines de conexión +5v, OUT (3,3v) y GND, y dos resistencias variables de calibración (Ch1 y RL2).
Ch1: Con esta resistencia podemos establecer el tiempo que se va a mantener activa la salida del sensor. Una de las principales limitaciones de este módulo es que el tiempo mínimo que se puede establecer es de más o menos 3s. Si cambiamos la resistencia por otra de 100K, podemos bajar el tiempo mínimo a más o menos 0,5 s.
RL2: Esta resistencia variable nos permite establecer la distancia de detección que puede variar entre 3-7m.
La posibilidad de mantener activa la salida del módulo durante un tiempo determinado nos permite poder usarlo directamente para prácticamente cualquier aplicación sin necesidad de usar un microcontrolador.
Características
Sensor piroeléctrico (Pasivo) infrarrojo (También llamado PIR)
El módulo incluye el sensor, lente, controlador PIR BISS0001, regulador y todos los componentes de apoyo para una fácil utilización
Rango de detección: 3 m a 7 m, ajustable mediante trimmer (Sx)
Lente fresnel de 19 zonas, ángulo < 100º
Salida activa alta a 3.3 V
Tiempo en estado activo de la salida configurable mediante trimmer (Tx)
Redisparo configurable mediante jumper de soldadura
Consumo de corriente en reposo: < 50 mA
Voltaje de alimentación: 4.5 VDC a 20 VDC
Aplicaciones:
Productos de seguridad
Iluminación automática
Automatización y control industrial
Puertas y timbres automáticos
Juguetes
Entre otros
