Modulo Protector de Bateria de Litio 3 Celdas 3S HX-3S-01

Descripción

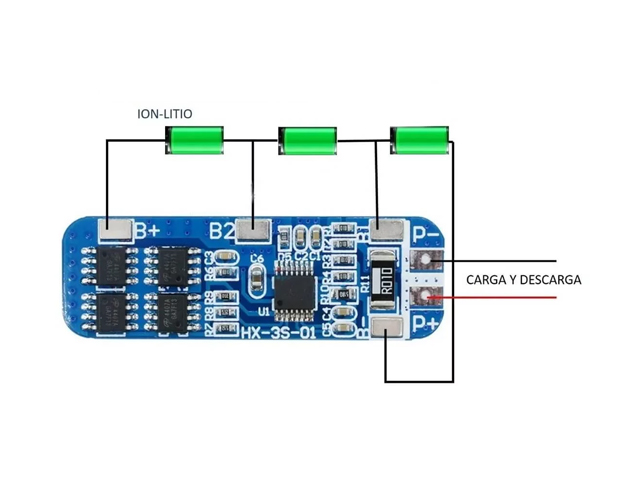

Módulo Protector de Batería HX-3S-01 – BMS

El HX-3S-01 es un módulo BMS (Battery Management System) diseñado para la protección y administración de packs de baterías de litio de 3 celdas en serie (3S), como baterías tipo 18650 u otras químicamente equivalentes.

Este módulo permite gestionar de forma segura los procesos de carga y descarga, supervisando continuamente el voltaje de cada celda. Cuando alguna batería supera o cae por debajo de los valores seguros de operación, el sistema interrumpe automáticamente la carga o descarga para proteger todo el conjunto.

Funciones de protección

• Protección contra sobrecarga

• Protección contra sobredescarga

• Protección contra cortocircuito

• Balance básico de seguridad entre celdas

• Corte automático ante condiciones fuera de rango

Especificaciones técnicas

• Tensión nominal del pack: 11.1 V (3S)

• Tensión de carga recomendada: 12.6 – 13.2 V DC

• Voltaje de protección por sobrecarga: 4.25 – 4.35 V ±0.05 V por celda

• Voltaje de protección por sobredescarga: 2.30 – 3.00 V ±0.05 V por celda

• Corriente máxima de operación: 5 – 8 A

• Corriente pico: 9 – 10 A

• Consumo en reposo: 6 µA

• Resistencia interna: < 45 mΩ

• Temperatura de operación: −40 °C a +50 °C

• Vida útil estimada: ≥ 50.000 horas

• Dimensiones: 50 × 15.8 × 2.9 mm
