Descripción

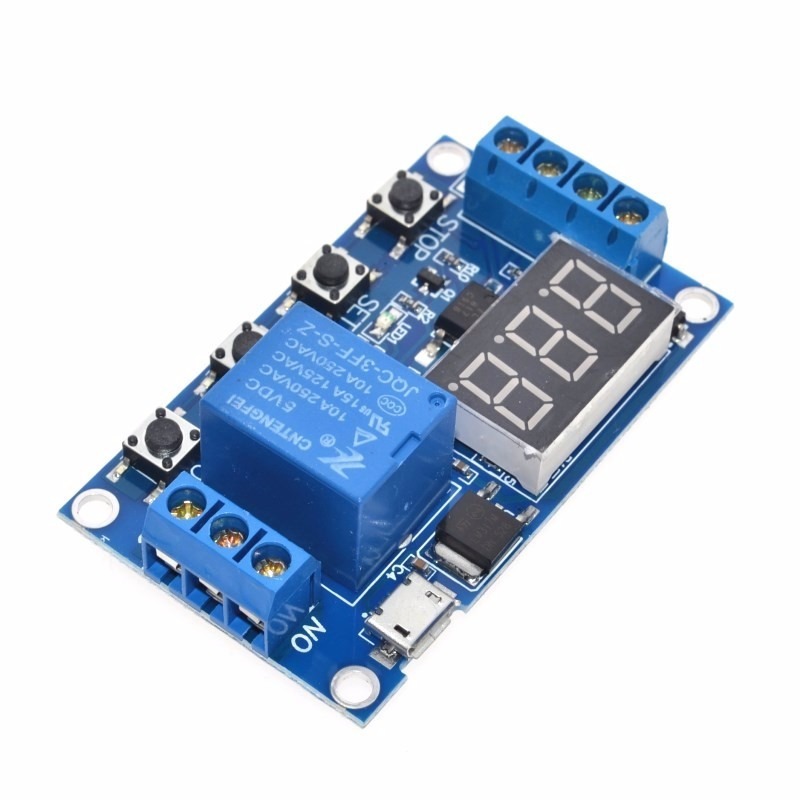

El modulo se compone de una pantalla digital de led de 3 dígitos, un rele, cuatro botones, una entrada micro USB y borneras de entrada y salida

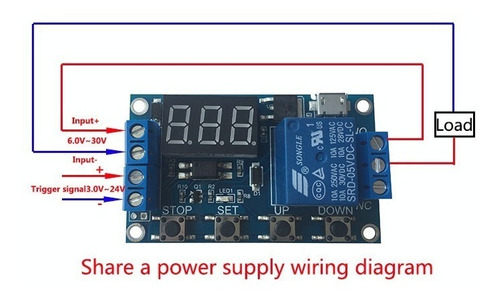

En las borneras del rele encontramos el común, normalmente abierto y el normalmente cerrado, en las borneras de entrada encontramos el positivo que es el que proporciona tensión a circuito, el negativo que cierra el circuito, y el disparador el del medio, este activa el circuito cuando recibe tensión
Modo de operación:
P1: señal de disparo, el relé está en tiempo “OP” y luego se desconecta; Dentro del tiempo “OP”, proceda de la siguiente manera:
P1.1: la señal se activa nuevamente, no es válida.
P1.2: la señal se activa nuevamente, se vuelve a sincronizar.
P1.3: La señal se activa nuevamente, el relé se desconecta, se detiene el reloj.
P-2: señal de disparo, después de que el tiempo “CL” esté apagado, el tiempo “OP” está encendido. Cuando se complete el cronometraje, la repetición se desconectará.
P3.1: Señal de disparo, después de que el tiempo “OP” esté activado, el tiempo “CL” esté apagado, luego realice las acciones anteriores. Si se activa la señal dentro del bucle, el relé se desconectará y detendrá el reloj. Se puede configurar el número de ciclos (“LOP”).
P3.2: No es necesario activar la señal después del encendido, el tiempo “OP” está activado, el tiempo “CL” está apagado, luego realice un ciclo de las acciones anteriores; Se puede configurar el número de ciclos (“LOP”).
P-4: Función de retención de señal. Si se activa la señal, se borra el tiempo y el relé permanece encendido; cuando la señal desaparece, el relé se apagará cuando finalice el tiempo “OP”; Si se activa otra señal durante el cronometraje, el cronometraje se borrará.
Rango de tiempo:
0,1 segundos (mín.) a 999 minutos (máx.) continuamente ajustable
¿Cómo elegir el rango horario?
Después de configurar los valores de los parámetros en la interfaz de selección de modo, puede elegir el rango de tiempo presionando brevemente el botón “STOP”.
XXX. El punto decimal está en el dígito de las unidades, rango de tiempo: 1 segundo a 999 segundos.
XX. El punto decimal X está en el dígito de las decenas, rango de tiempo: 0,1 segundos a 99,9 segundos.
X. X. X. decimal, todas las luces encendidas, rango de tiempo: 1 minuto a 999 minutos.
Por ejemplo, si desea configurar el tiempo “OP” en 3,2 segundos, debe mover el punto decimal al lugar de las decenas, la pantalla digital 03,2.
