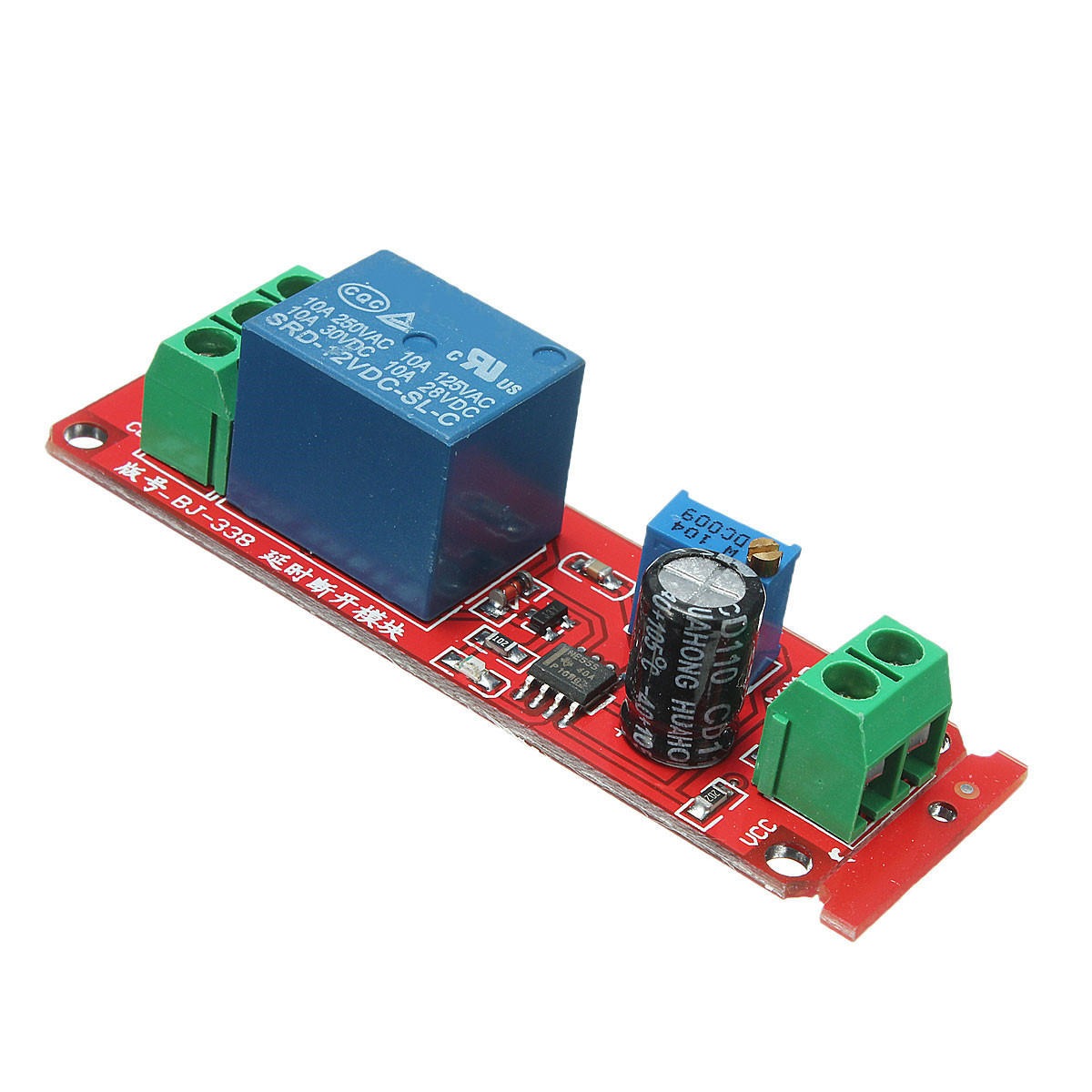

MÓDULO TEMPORIZADOR NE555 DELAY 0–10s CON SALIDA A RELÉ 12V
Módulo temporizador basado en el clásico circuito integrado NE555, ideal para generar retardos de activación en proyectos electrónicos, automatización, domótica, alarmas y control de cargas mediante relé.
Al aplicar alimentación, el módulo inicia automáticamente la cuenta regresiva. El tiempo de retardo puede ajustarse entre 0 y 10 segundos mediante el preset multivuelta incorporado (aprox. 3 vueltas ≈ 1 segundo).
Una vez finalizado el tiempo configurado, el relé se activa y permanece energizado hasta que se interrumpa la alimentación.
Dispone de contactos Normal Abierto (NO) y Normal Cerrado (NC) para mayor versatilidad de conexión.
Características principales
- Temporizador ajustable mediante NE555
- Rango de retardo configurable: 0 a 10 segundos (por defecto)
- Activación automática al energizar el módulo
- Salida por relé con contactos NO y NC
- Incluye el LED indicador de encendido y LED indicador de activación del relé
- Posibilidad de modificar el tiempo cambiando componentes
Ajuste del tiempo de retardo
El tiempo puede ampliarse modificando los valores del circuito:
- Aumentando la resistencia (preset, potenciómetro o resistencia fija).
- Aumentando el capacitor C1.
Formula tiempo de Retardo: T = 1.1*R*C.
Por ejemplo: un condensador de 100uF y resistencia de 100K -> T = 1.1 * 0,0001 * 100000 = 11 segundos
Especificaciones técnicas
- Voltaje de alimentación: DC 12V
- Tipo de temporización: Retardo a la conexión (Delay ON)
- Capacidad máxima del relé: 10A
- Dimensiones: 70 × 21 × 18 mm
- Salida: Relé con contactos NO / NC
