Descripción

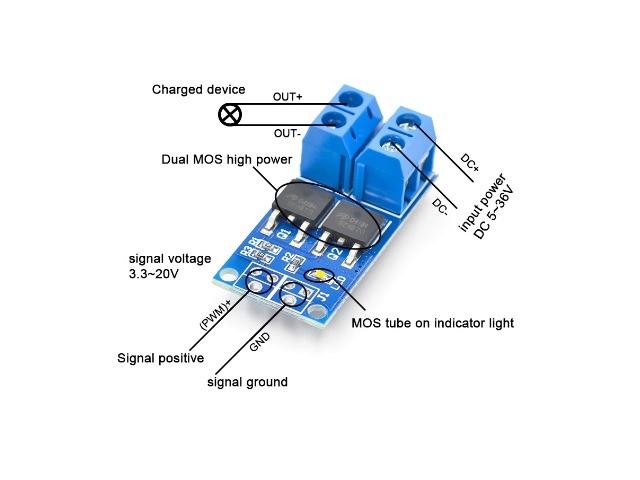

El D4184 controlador PWM posee un módulo MOSFET 15A de alimentación para su uso en el diseño electrónico con motores de corriente continua, puede usarse en placas programadoras tales como, Arduino, AVR, AMR, PIC, Raspberry PI, etc.
Se puede aplicar para controlar un motor DC, válvula solenoides, juguetes eléctricos y también LEDs en general (potencia e intensidad de brillo). La función será controlar la velocidad del motor o la intensidad del brillo (en el caso de LED).
El Controlador PWM D4184 tiene una tensión de entrada y salida que varía de 5 a 36V con una capacidad máxima de salida de corriente de 30A con el uso de un sistema de refrigeración adecuado y corriente de 15A sin refrigeración.
También cuenta con bornes a tornillo para conexión con hilos de entrada y salida, además de clavijas específicas para integración con microcontroladores, ideal para uso con Arduino, Esp8266, ESP32 y otros.
Características
Controlador PWM.
Módulo de potencia Mosfet 30A 400W 36V.
Compatible con Arduino, ESP8222, ESP32, Raspberry PI, etc.
Controla la velocidad del motor o la intensidad del brillo (en el caso de la cinta LED).
Práctico y eficiente.
Señal de mando PWM.
Indicado para aplicación en proyectos robóticos.
Ideal para controlar motor DC, válvulas solenoides, juguetes y LEDs.
Mayor corriente.
Compatible con la mayoría de los equipos.
Soporte perfecto para PWM.
Controlar dispositivos de alta potencia.
Puede conectarse a la puerta IO del microcontrolador.
Compatible con interfaces de PLC.
Bornes a tornillo para fijación de los hilos.
Especificaciones
Modelo: BA7UD2.
Tensión de funcionamiento: 5V a 36V.
Tensión de nivel lógico: 3,3V – 20V; – trigger: alto-bajo digital (DC3.3V-20V)
Corriente sin refrigeración: 15A. Con refrigeración: 30A.
Potencia: 400 W.
Frecuencia del PWM = 0 – 20 KHZ.
Temperatura de funcionamiento: -40 a 85 ° C.
Dimensiones (CxLxE): 34x17x11mm.
Peso: 5g.
