MODULO GENERADOR DE SEÑAL PWM 1HZ-150KHZ 3.3V-30V XY-LPWM

$10.138,29

72 disponibles

SKU: AA387 Categoría:

Descripción

Generador digital PWM ajustable

GENERADOR SEÑAL PWM 1Hz-150KHz 3.3V-30V CON DISPLAY

1 La salida PWM se puede configurar por separado frecuencia y ciclo de trabajo;

2. Amplio rango de frecuencia, alta precisión;

3. Puede usar comunicación serial

Salida PWM, puede establecer la frecuencia, ciclo de trabajo;

La frecuencia se divide en cuatro rangos, cambio automático:

1. XXX (sin punto decimal): la unidad más pequeña es 1Hz, el rango de valores de 1Hz ~ 999Hz;

2. X.XX (punto decimal en el centenar) la unidad más pequeña es 0.01Khz, el rango de 1.00Khz ~ 9.99Khz;

3. XX.X (punto decimal en diez): la unidad más pequeña es 0.1Khz; rango de valores de 10.0KHz ~ 99.9KHz

4. XXX (punto decimal en diez y cien): la unidad más pequeña es 1Khz; rango de valores 1KHz ~ 150KHz

por ejemplo, visualización de frecuencia: 100 indica PWM, salida de 100 Hz de pulso;

1.01 indica pulso de salida 1.01K de PWM;

54.1 indica que la salida PWM tiene un pulso de 54.1 kHz;

1.2.4 indica que la salida de PWM es de pulso de 124 kHz;

Rango del ciclo de trabajo: 0 ~ 100%;

Todos los parámetros establecidos, ahorro de energía.

Configuración de parámetros:

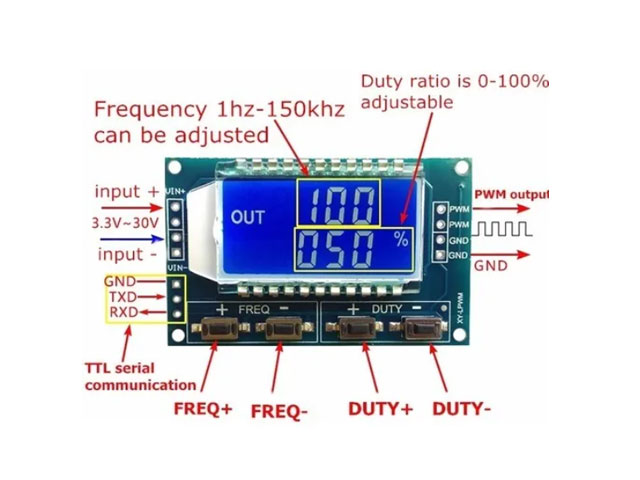

El módulo tiene cuatro teclas independientes, que se utilizan para configurar la frecuencia y el ciclo de trabajo, admite presionar brevemente (aumentar o disminuir una unidad) y presionar prolongadamente (aumentar o disminuir rápidamente), muy simple, establecer los parámetros guardar automáticamente, falla de energía perdida.

Parámetros del módulo:

1. Voltaje de funcionamiento: 3.3 ~ 30V;

2. Rango de frecuencia: 1Hz ~ 150KHz;

3. Precisión de frecuencia: la precisión en cada rango es de aproximadamente 2%;

4. Capacidad de carga de la señal: la corriente de salida puede ser de aproximadamente 5 ~ 30ma;

5. Amplitud de salida: amplitud PWM igual a la tensión de alimentación;

6. Temperatura ambiente: -20 ~ +70 °C

Ámbito de aplicación:

1. Utilizado como generador de señal de onda cuadrada, genera señal de onda cuadrada para desarrollo y uso experimental;

2. Se usa para generar una señal de onda cuadrada que controla el controlador del motor;

3. generar pulso ajustable para el uso de MCU;

4. Genere pulso ajustable, circuito relacionado con el control (velocidad de atenuación PWM y otras aplicaciones)
