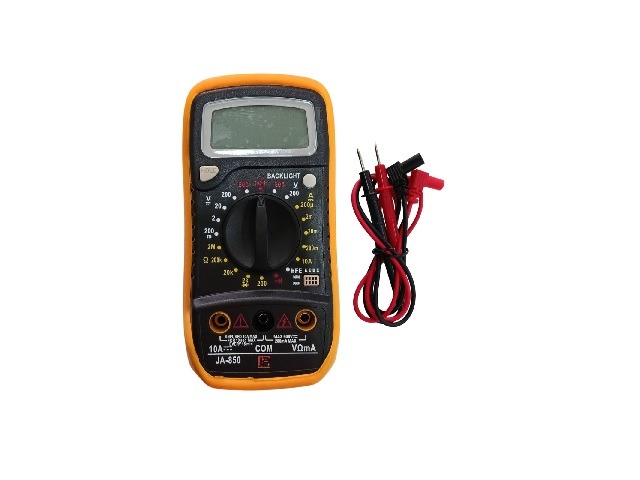

MULTIMETRO DIGITAL JA MODELO JA-850

Descripción

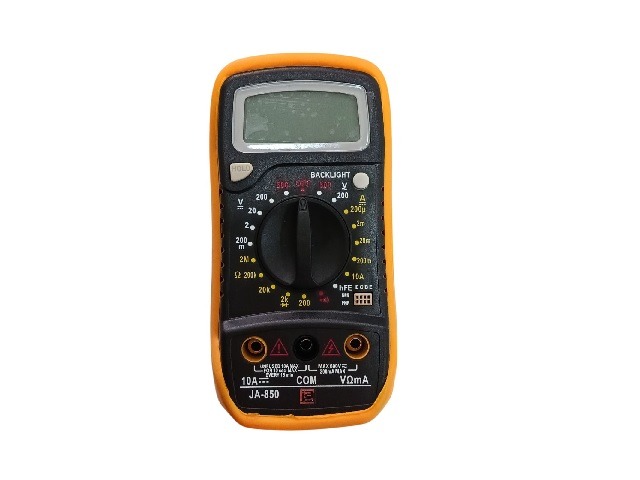

Descripción del panel de control

• Display LCD 3 dígitos y medio, 7 segmentos, 15mm
• Llave rotativa selectora de función
• Entrada V – Ω – mA
• Entrada COM
• Entrada 10 Amp
• Botón “Hold”
• Iluminación de display

Mediciones y Rangos

• DCV
  • Rango (200mV, 2V, 20V, 200V, 600V)
  • Resolución (100µV, 1mV, 10mV, 100mV, 1V)
  • Precision (±0.8%±3, ±1.0%±3)

• DCA
  • Rango (200µA, 2mA, 20mA, 200mA, 10A)
  • Resolución (0.1µA, 1µA, 10µA, 100µA, 10mA)
  • Precision (±1.0%±2, ±1.5%±2, ±2.5%±10)

• DIODOS & CONTINUIDAD
  • Si la continuidad existe (menos de 1.5kΩ) el buzzer interno sonara.
  • Muestra el voltaje aprox. En el diodo.

• RESISTENCIA
  • Rango (200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ)
  • Resolución (0.1Ω, 1Ω, 10Ω, 100Ω, 1kΩ)
  • Precision (±1.0%±8, ±1.2%±8)

• TRANSISTORES hFE
  • NPN & PNP
  • Rango de test (0-1000)
  • Corriente (Ib=10µA)
  • Voltaje (Vce=3V)
